低压元器件分类：时间继电器的作用、分类、应用场合、型号选择

二、时间继电器的介绍：

时间继电器是一种自动控制电器，它的主要功能是在接收到信号后，经过一段预设的时间延时后，自动切换电路开关状态的电器，从线圈通电或断电起，其触点经过一段时间延时后才动作或复位的继电器。这种设备在许多应用中都发挥着关键作用，广泛应用于各种自动化控制系统中。常见的应用包括定时开关、定时报警、定时启停、定时计数、定时控制等。

二、时间继电器的分类:

1.空气阻尼式时间继电器：空气阻尼式时间继电器是利用空气通过小孔时产生阻尼的原理获得延时。其结构由电磁系统、延时机构和触头三部分组成。电磁机构为双口直动式。触头系统为微动开关，延时机构采用气囊式阻尼器（老古懂了，以淘态）。

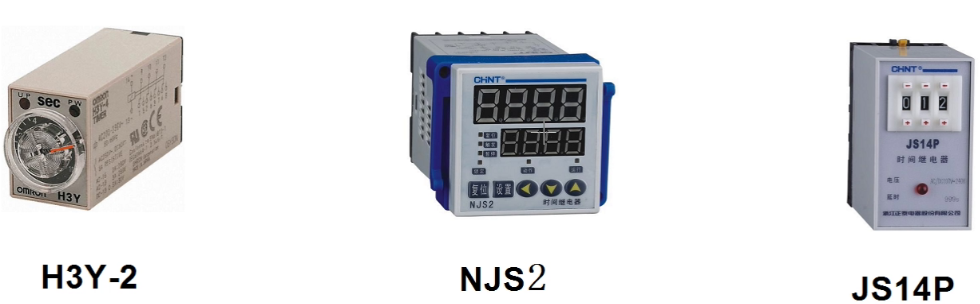

2.电子式时间继电器：电子式时间继电器是利用RC电路中电容电压不通跃变，只能按指数规律逐渐变化的原理，即电阻尼特性获得延时的。特点：延时范围广，最长可达3600S，精度高，一般为5%左右，体积小，耐冲击震动，调节方便（最为长用）。

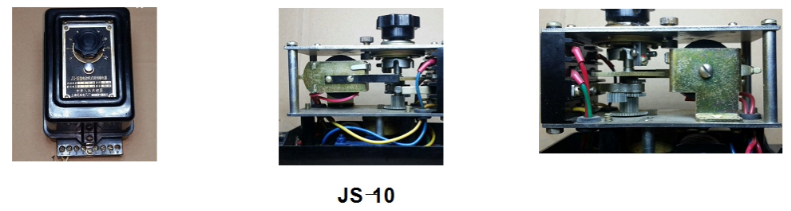

3.电动机式时间继电器：电动机式时间继电器是利用微型同步电动机带动减带齿轮系统获得延时的。特点：延时范围宽，可达72小时，延时准确度可达1%，同时延时值不受电压波动和环境温度变化的影响。其缺点是结构复杂、体积大、寿命低、价格贵，准确度爱电源频率影响。

4.电磁式时间继电器：电磁式时间继电器是利用电磁线圈断电后磁通缓慢衰减的原理使磁系统的衔铁延时释放而获得触点的延时动作原理而制成的，它的持点是触点容量大，控制容量大，但延时时间范围小，精度稍差，主要用于直流电路的控制。

三、时间继电器的应用场合：

1.通电延时型：获得输入电压信号后立即开始延时，等到延时完毕后，执行部分才会输出信号，从而控制电路；简单说：线圈得电，开始计时，计时时间到，常开点闭合，常闭点分断，失电后复位。
2.断电延时型：当获输入电压信号后，执行部分立即有输出信号；而在输入信号消失后，继电器需要经过一定的延时，才恢复到动作前的状态。
3.瞬时型：通电产即动作。常开变常闭，常闭变常开（常用作自锁电路中使用）。

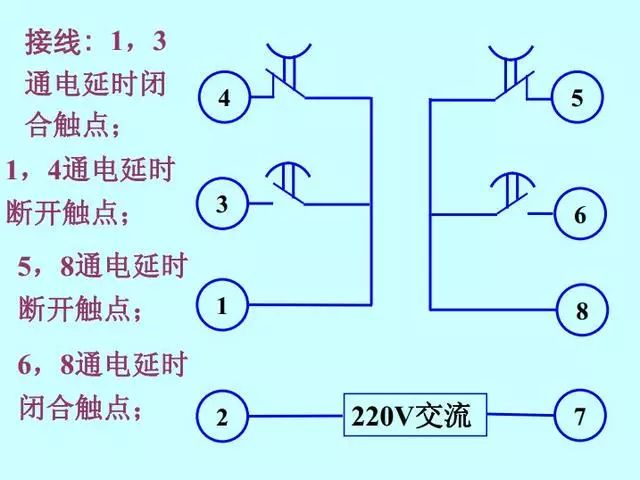

四、时间继电器的各引脚的含义：

• 2-7脚为电源线圈，这两个脚是需要连接电压的，根据自己选用的电压值正确连接。
• 1-3脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合。
• 1-4脚为通电延时断开能点，投通电源，给了信号之后线圆得电，等到设置时间到达以后，触点断开。
• 5-8脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合。
• 6-8脚为通电延时断开触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点断开。

五、时间继电器的参数：

1.工作电压：继电器工作电压，常用AC220V和AC380V和DC24V.
2.触点容量：这里指二次回路中时间继电器触头能够承受的电流大小。常用的时间继电器的触头承受电流为5A，还有其它的电流大小。在选择时要根据二次回路的负载来选择，如时间继电器的线圈大小。
3.触点数量：
4.安装方式：导轨式安装、面板安装、面板开孔安装。

六、时间继电器的选择：

1.根据时间继电器的工作电压来选择；
2.根据受控电路的需要，来决定选择时间继电器是通电延时型还是断电延时型；
3.根椐安装方式来选择；
4.根据继电器所需要的触点数量来选择；
5.根据需要选择延时时间范围内的时间继电器；
