断路器是一种能够接通、承载和分断正常电流回路负载的开关电器，且还能在规定时间内断开异常回路电流的开关装置，这个开关装置俗称空气开关或自动开关，专门用于不频繁的接通分断控制，并且具有过载、过电流、短路、断相、漏电等保护功能，但要注意的是，不是所有断路器都具有这些保护功能，要根据实际情况来选择。

一、断路器的分类：

1.按极数分类：1P、1P+N、2P、2P+N、3P、3P+N、4P。

2.接结构分类：万能式断路器和塑壳式断路器。

3.按灭弧介质分类：空气式和真空式断路器。

4.按操作方式分类：手柄操作和电动操作。

5.按安装方式分类：固定式和抽出式。

二、断路器的图形符号和文字符号：

注意：断路器的图型符号是会有一定变化的，跟据安装形式的不同，断路器的图型符号会用带箭头和不带箭头区分固定式和抽出式断路器。而高低压断路器不会由于电压等级不同而改变图形符号和文字符号。包括断路器使用在哪些电气设备也很关键，低压固定式断路器一般用在GGD柜和抽屉式开关柜中；抽也式断路器一般用在抽屉式开关柜MNS、GCS、GCK等柜型。

三、断路器的型号说明：

序号1：N厂家代号；
序号2：M指塑壳断路器；
序号3：厂家设计序号（序号1-3会根据厂家的不同都会进行变动，不是绝对统一的）；
序号4：框架电流：框架电流指的是这个规格的最大额定电流，如63A的框架电流最大的承受电流就是63A，但比它小的10A-63A都可以使用这个框架。
序号5：指断路器的分断能力：S：标准型、H较高型、R限流型；断路器的分断能力指的是断路器能够安全的切断故障电流的能力；每个厂家的分煌能力代号是不同的，需要根据厂家的各自型号区分。而分断能力常用的有35KA和50KA.

序号6：表示断路器的操作方式：手动直接操作（没有代号）；电动操作用P表示；转动手柄操作用Z表示；

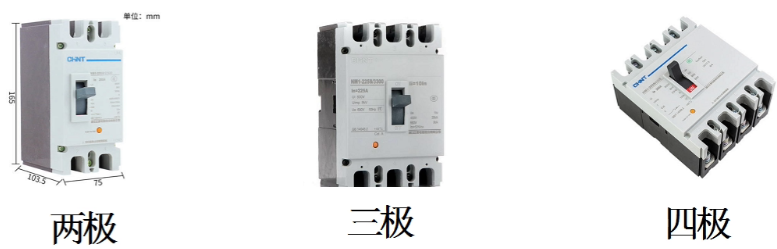

序号7：表示路器的极数（二极、三极、四极）；

序号8：脱扣方式：
【2】电磁式脱扣器：指大电流产生时，利用磁场力去冲击吸合衔铁的弹簧，从而撞击牵引标，使得切断 电路；
【3】复式脱扣器：指的是电磁脱扣和热脱扣的结合，两种都有；
序号9：断路器的用途：（可以用电小二搜所NM1系列三极塑料外壳式断路器查找附件代号）；

四、根据负载选择断路器的额定电流；
