低压元器件-终端电器的微型断路器

小型断路器【也叫微型断路器、空气开关、MCB】，小型断路器具有结构先进、性能可靠、分断能力强、外型美观小巧等特点，主要用于交流50HZ或60HZ，额定工作电压230V/400V，额定工作电流为125A以下的场所。作为办公楼、住宅类的建筑照明、配电线路及设备的过载和短路保护用；也可作为线路不频繁通断操作与转换用。

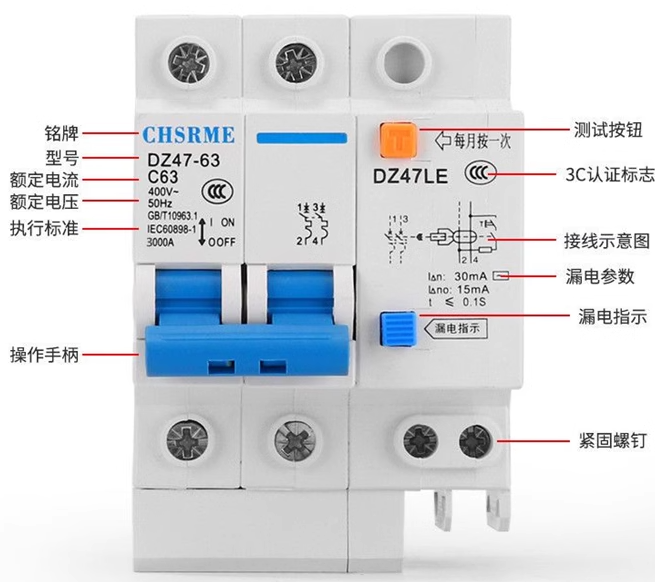

一、产品型号的认识：

二、产品分类：

1.按极数分类：1P、1P+N、2P、2P+N、3P、3P+N、4P。
2.按额定电流分类：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100、125A。
3.按额定工作电压分类：交流230V（1P和2P）；交流400V（3P和4P）。
4.按瞬时脱扣分类：C型和D型。
5.接安装方式分类：微型断路器为安装导轨嵌入式。
6.按操作方式分类：手动操作.

三、小型断路器的常用两种跳闸特性：

C型断路器：5-10倍额定电流，需要在0.1S内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。
D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的充备。

四、小型断路器的区别及应用：

1p+N、1p和2p通常用作单相电气设备的开关控制

五、小型断路器的符号：

六、断路器选型基本原则：

1.系统额定电流:根据系统额定电流，选择相应标称值的断路器。
2.系统额定电压:断路器的额定电压要在系统额定电压范围内。
3.短路电流:根据短路电流在不同情况下的值，选择具有合适额定短路开断能力的断路器。
4.外形尺寸:根据实际安装条件，选择符合尺寸要求的断路器。
5.先计算出负载的额定电流。
6.一般照明线路按负戏颜定电流的1.1倍计算;电动机的额定电流的1.5-2.5倍选择，轻负载时用1.5倍，重负载用2.5倍计算。
